Kita akan mulai membahas tentang sensor robot line follower yang pake ADC yang sudah tersedia di mikrokontroller sebagai pengganti komparator misalnya komparator yang pake IC LM 324, LM 339 dll. Tujuan kita memakai sensor yang pake ADC adalah untuk memangkas rangkaian elektrikal pada robot, pada rangkaian sensor kita hanya menggunakan Photodioda yang dihubungkan seri dengan resistor variable (trimpot) dan langsung masuk ke port ADC pada mikrokontroller (catatan: Mikro harus ada ADC internalnya, misal: ATMega 16) , kita tidak membutuhkan komparator untuk mengolah keluaran sensor sehingga rangkaian elektrikalnya menjadi lebih simple, tetapi kita perlu tambahan koding
.
Rangkaian sensor yang simpel (menggunakan ADC)
Pada dasarnya rangkaian diatas hanyalah dua buah komponen yang punya resistansi dan dapat membagi tegangan diantara 5v dan ground. Sebagai contoh kita memakai 8 sensor untuk robot yang dimasukkan ke Port ADC (misal PORT A pada ATMega 16), lalu kita baca keluaran tegangan sensor dengan menggunakan ADC, lalu kita bandingkan dengan set-point yang telah kita set, misal jika tegangan sensor <> 2.5 volt maka termasuk logika 1, tapi dalam ADC 8 bit tegangan akan dikonversi menjadi bilangan 0-255 (unsigned char) misal tegangan 2.5 volt dikenali dengan nilai 128. Selanjutnya kita baca semua sensor satu per-satu dan keseluruhan logika sensor kita masukkan dalam sebuah variable
DAFTAR ISI
MERAKIT ROBOT DENGAN BIOLID
====================== MACAM-MACAM BENTUK ROBOT
====================== LINE FOLLOWER
====================== CARA MENDESIGN LINE FOLLOWER
====================== DAFTAR KOMPONEN RLF
====================== MACAM_MACAM BENTUK ROBOT
====================== ROBOT DUNIA
====================== SEJARAH ROBOT
====================== APA SIH ITU ROBOT
====================== HOW TO? ROBOT?
====================== TEKNOLOGI ROBOT
====================== FUNGSI ROBOT
====================== MEMBUAT PCB SENDIRI
====================== LINE FOLLOWER MINI
====================== CARA MEMBACA RESISTOR
====================== MOTOR DC?
====================== SENSOR IR PADA LINE FOLLOWER?
====================== CARA KERJA LINE FOLLOWER
======================
====================== MACAM-MACAM BENTUK ROBOT
====================== LINE FOLLOWER
====================== CARA MENDESIGN LINE FOLLOWER
====================== DAFTAR KOMPONEN RLF
====================== MACAM_MACAM BENTUK ROBOT
====================== ROBOT DUNIA
====================== SEJARAH ROBOT
====================== APA SIH ITU ROBOT
====================== HOW TO? ROBOT?
====================== TEKNOLOGI ROBOT
====================== FUNGSI ROBOT
====================== MEMBUAT PCB SENDIRI
====================== LINE FOLLOWER MINI
====================== CARA MEMBACA RESISTOR
====================== MOTOR DC?
====================== SENSOR IR PADA LINE FOLLOWER?
====================== CARA KERJA LINE FOLLOWER
======================
SPONSOR
GANTI FONT KAMU?
Browse » Home
Sensor IR dengan ADC pada line follower

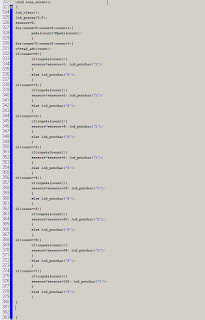

Rabu, 03 Februari 2010Contoh program:
